Hi, ich möchte in diesem Thread über meine Fortschritte beim Umbau von Mäusekino's in andere Dinge berichten. Und die Pläne würde ich dann auch gerne hier veröffentlichen. Mir persönlich ist leider eines, welches ich zum Basteln benötigt habe, kaputt gegangen. Die Zehnerdiode ist abgeraucht, und vermtl. ist der A277D auch hin. Deswegen werde ich komplett neue Sachen erfinden. Somit ist es auch um einiges einfacher zu arbeiten. Also alle Bauteile rauslöten, und die LED's selbst mit einem anderen (evtl. sogar externen Steuergerät) verbinden. Die Kosten für einen Umbau sollten sich zwischen 5-20 abspielen. (Ohne den Kauf eines Mäusekinos dabei zu berücksichtigen) Als Einführung in das Thema würde ich gerne meine Zylinderkopftemperaturanzeige vorstellen. Wohlbemerkt habe ich sie noch nicht bauen können, aber in der staubigen Theorie müsste sie funktionieren. Wir benötigen lediglich einen Wärmefühler für ca. 0,77 Diesen gibt es mit samt einer Kennlinie im Datenblatt bei Reichelt.de Dann noch ein Mäusekino mit 12LED (Finde ich pers. einfach schöner, man müsste für ein 7LED die Bauteile anpassen) Die "Inneneinrichtung" wird komplett ausgeschlachtet, und die LED's entweder einzeln verdrahtet an einen neuen "Bargraph Chip" oder an eine Reihe Operationsverstärker, die im Prinzip das gleiche tun. Die Scheibe des Mäusekinos wird mattschwarz übergesprüht, und mit Klebefolie, die im Copyshop angefertigt werden soll sollen dann die Anzeigen ihre Werte bekommen. Bilder klickbar zum vergrößern
Was haltet ihr davon? Oder hat noch jemand ein paar Mäusekinos mit defekter Elektronik rumliegen? Egal ob die LED's kaputt sind, oder es einfach nicht mehr funktioniert. Solange es optisch heile ist, nehme ich es gerne. Bilder bearbeitet und gespeichert, Beppo/Mod. [Bearbeitet von Beppo (05-06-2014 - 09:18)] |
|
Beppo
Beiträge: 12.828 |
Eine interesannte Sache und sehr lobenswert, das du es hier veröffentlichst. Bitte mehr davon! Ein Vorschlag von mir, damit die Bilder auf Dauer wirklich sicher sind: Wollen wir so tun? [Bearbeitet von Beppo (05-06-2014 - 09:16)] |
|
Andi
Beiträge: 3.836 |
Ich habe mir ein Mäusekino mit 12 LED gekauft und das funktioniert leider nicht... jetzt suche ich aber jemanden der mir das evt. repariert?
|
|
DerAlltagsfahrer
Beiträge: 604 |
@Beppo Natürlich darfst du gerne den Beitrag bearbeiten, und die Bilder anders einfügen. Es soll ja "nachhaltig" sein. Genau so wie der Trabant nachhaltiger ist, als jedes als "nachhaltig" angepriesene Auto Heutzutage Ich habe nur im Moment nicht die finanziellen Mittel. Es sind zwar nur Centbeträge die Bauteile zu kaufen, aber bei Reichelt.de kostet der Versand immer um die 6. Also muss es wirklich gut überlegt und alles fertig durchgeplant sein, damit alles mit einmal bestellt werden kann. Denn jedesmal so viel Geld da lassen, nur damit am Ende ein todversicherter Briefumschlag mit 12 Widerständen drinnen hier ankommt, ist mir ein bissel zu blöde. Und dann müsste ich mir noch ein einfaches Endzeit-Armaturenbrett zum Verbasteln organisieren. @Andi [Bearbeitet von DerAlltagsfahrer (05-06-2014 - 06:51)] |
|
DerAlltagsfahrer
Beiträge: 604 |
Achso nochmal nebenbei, ich habe auch vor, wenn ich eh' schon Elektrokrempel durchplane, auch gleich den Tacho den ich hier liegen habe umzufunktionieren. Einen steppermotor für die Nadel reinbasteln, und eine Steuerung entwerfen, die das linear ansteuert, und dann einen Drehzahlmesser draus bauen. Denn die anderen gefallen mir alle nit, die man für den Trabant so bekommt. Das Mäusekino eignet sich dafür optisch einfach nicht (finde ich). Achso, nur damit man das was ich am Anfang geschrieben habe nicht falsch versteht. Mit "Scheibe mattschwarz ansprühen" meinte ich nicht die Glasscheibe, sondern die Blechscheibe, damit das "KMVA-Symbol" verschwindet, und dann mit Abziehfolie die neuen Zahlen draufkommen können. Diese sind übrigends in Photoshop mit millimetermaßen vom Original eingescannt worden in 1200Dpi. Also wenn ich die Photoshopdatei in einen Copyshop geben würd' wären die Anfertigungen auf den mm genau. somit könnte ich auch das Amperemeter realisieren. Da ist die scheibe lediglich verdreht, aber die beiden Löcher neu gebohrt. Dann könnte ich auch 7LED KMVA's zu 12ern aufarbeiten. Denn innen sind sie bereits dafür ausgelegt. Ich würde dann eine dünne Plexiglasscheibe nehmen, und die Scheibe quasi bekleben. Also alles schwarz machen, dann die Aufschrift. Dann wäre der Platz wo die LED's sitzen frei. So hier nochmal mein Photoshop-Entwurf für einen Drehzahlmesser aus einem Tacho. Die "Striche" da drauf entsprechen dem Original 0-120 Tacho. Und die Zahlen sind in der richtigen Größe, und nahezu deckungsgleich mit denen des Tachometers. Bild klickbar zum vergrößern
Achso und die Löcher für das Zählwerk, da würde ich gerne eine Uhr und das Datum drinnen haben. Ist nämlich ein Tacho mit Tageskilometerzähler. Nur weiß ich leider nicht, wie ich das realisieren soll. LED's kommen nicht in Frage. Das sieht einfach zu "smart" aus. (Ja in meiner Umgangssprache ist das Wort "Smart" seitdem es so 2006-2010 in der Werbeindustrie so oft durchgekaut worden ist, ein abwertender Begriff, genau so wie es heute "Öko, CO2neutral, und Klimafreundlich" ist. Alle Begriffe sagen zusammen "Designmist, der schneller kaputt geht als anderes, denn sonst müssten wir keine Werbung schalten") Perfekt wäre für die Uhr natürlich ein Fallblattanzeiger, oder ein Walzenwerk wie der Kilometerzähler. Aber ich habe wie schon gesagt noch überhaupt keinen Plan, wie ich das umsetzen soll. EDIT: Oh Mist, ich seh' gerade, da ist das Bild 5 Kilometer groß. Wie soll ich den BBCode denn benutzen, damit es kleiner wird? Will ja hier nicht jeden Bildschirm sprengen, aber nicht immer nur in 400x400 (oder so) hochladen. Denn evtl. möchte die Grafik ja noch jemand für sich selbst verwenden. Da wäre die höhere Auflösung angebracht. Bild bearbeitet und gespeichert, Beppo/Mod. [Bearbeitet von Beppo (05-06-2014 - 09:19)] |
|
Beppo
Beiträge: 12.828 |
Problem ist gelöst. Aber den Link zu reichelt.de musste ich entfernen, der hat sich mit meinen Bilderlinks nicht vertragen.Bilder einfach groß hier einstellen und ich bearbeite die Sache nachträglich. Falls ich es übersehe, mich bitte erinnern, z.B. per Mail. [Bearbeitet von Beppo (05-06-2014 - 18:38)] |
|
Chris601
Beiträge: 9.390 |
Großes (Mäuse-)Kino! Hast du mal daran gedacht, das Ganze mit Mikroprozessor aufzubauen? |
|
phi
Beiträge: 2.760 |

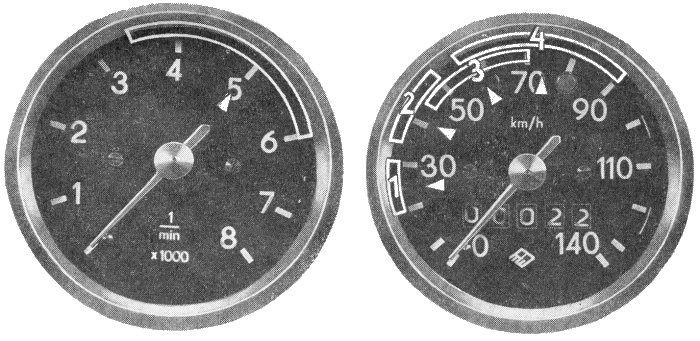

coole Sache! An die Ansteuerung mit Schrittmotor hatte ich mal bei der MZ gedacht, weil ich Probleme mit extremem Nadelpendeln hatte. Mangels ausreichender Elektronikkenntnisse und Zeit habe ich es dann doch sein lassen und zwischenzeitlich mal von einem Kollegen einen funktionierenden Tacho bekommen. Ich würde noch darauf achten, dass die Schrift etwas besser passt: Die 6 beispielsweise macht nicht wieder einen Bogen nach unten. Wenn niemand die genau passende kennt (dürfte sowas wie die hier oder die da sein, also eh nicht als Font erhältlich), müsste man anhand von Fotos selber vektorisieren. Und zumindest im 2-Rad-Bereich hatte die DDR die Angaben mit Einzelziffern und Multiplikation x 1000: [Bearbeitet von phi (18-06-2014 - 15:55)] |
|
Chris601
Beiträge: 9.390 |
Alter Font-Fanatiker.  Deine Trabi-Schrift hat es zwischenzeitlich ja schon rund um die Welt geschafft. Überall stößt man darauf. |
|
phi
Beiträge: 2.760 |
Hör auf, das buche ich unter Jugendsünde ab... War ja damals noch nicht mal volljährig  Bin auch erstaunt, wo ich die überall antreffe. Und oft genug läuft mir ein Schauder den Rücken runter, wenn ich die mit meinem heutigen Wissen über Schriftarten so anschaue. |
|
DerAlltagsfahrer
Beiträge: 604 |
Tjaja die Fonts. Ich habe die Schaltungen für Batterie und Benzinanzeige nochmal überarbeitet. Ich kann sie jetzt so einsetzen, dass ich das Mäusekino nicht zerlegen muss, sondern nur aussen beschalten muss. Allerdings bekomme ich bei den Temperaturanzeige die Schaltung noch nicht hin, weil der Fühler ein NTC ist. Also er erhöht seinen widerstand beim erwärmen. Wäre für ein Mäusekino aber falschrum. Muss ich noch schauen, wie ich das am Besten mache. Für die Plättchen habe ich jetzt auch schon eine Lösung, wie ich 7 LED auf 12 aufrüsten kann. 3d Druck. Kostet ein bisschen Geld ja, aber es rechnet sich. Es sind hier 6 Mäusekinos. Und die mit 7 bekommt man manchmal für 'n Euro oder zwei hinterhergeschmissen, während die mit den 12 fast überhaupt nicht zu finden sind. Ich habe mal geschaut. Für 40 könnte ich 25 solcher Plättchen herstellen lassen aus Kunststoff. Muss ich jetzt aber nochmal schauen, bei welchem Anbieter von 3d Druck ich meine Plättchen in der Stückzahl am billigsten bekomme. Ich meine 1,70 pro Stück ist ein gutes Angebot, aber man könnte ja mal schauen, ob es nicht noch billiger geht. Die echten sind zwar aus Metall, aber wen kümmerts? Solange sie so aussehen passt doch alles. Damit wäre es mir auch möglich, das ganze Versetzt anzuordnen (Siehe Amperemeter)Dann noch abziehfolie aus dem Copyshop, und damit werden die Zahlen und Symbole draufgeklebt. PS: Die Aussenbeschaltung, um aus einem Mäusekino eine Tankanzeige mit 12 LED zu machen, würde unter 2 kosten. (+ Versand, *heul!) PPS: Im Moment denke ich sogar über eine Lamdasonde nach... Aber das wird sich zeigen. Ist nur so eine Idee, um dem Motor evtl. was Gutes zu tun. Denn wie ihr ja wisst, klingelt meiner ab und zu mal, wenn er schlechte Laune hat. So mit einem Anzeigebereich von Lamda 0,85-1,15 hätte doch mal was. Schaltungen von LED Bandanzeigen für Lamdasonden existieren ja. Geil |
|
DerAlltagsfahrer
Beiträge: 604 |
Es gibt Neuigkeiten. Hier soweit der Fortschritt. Bis auf das Amperemeter sind die "Baupläne" soweit fertig. Heute sind die letzten paar Mäusekinos per Post eingetrudelt. Wer sich wundert, warum es bei Ebay die letzten Wochen selten billige Mäusekinos gibt, sieht hier, wo diese hingegangen sind. Dann habe ich, da ich ja Beschriftung drauf haben will, müssen die im Dunkeln ja auch lesbar sein. Deswegen habe ich einen neuen Draht mit dazugelegt, der mit an die Tachobeleuchtung geklemmt werden soll. Dann habe ich eine alte LED Lichterkette, die es vor 2 Jahren für 10 bei Penny gab geschlachtet, da selbige schon irgendwie kaputt war. Also habe ich die LED's herausgearbeitet, und sie einfach zwischen Gehäuseinnenwand und Platine gedrückt. Dann mit dem Kabel verlötet, und noch einen 380 Ohm widerstand davor gesetzt. Jetzt sind 3 LED's eingebaut, die alle zusammen in Reihe geschaltet sind. 20mA läuft jetzt durch die Beleuchtung insgesammt. Sollte richtig sein. Dann noch den Deckel wieder drauf, und tada!
[Bearbeitet von DerAlltagsfahrer (15-07-2014 - 14:37)] |
|
DerAlltagsfahrer
Beiträge: 604 |
So erste Erfolge. Eine Anzeige für den Ladezustand der Batterie. Ich bin bei der 7 LED Version geblieben. Bei 12,5V flackert die obere Lampe also 13V ist dann sozusagen voll geladen. Schalte ich noch einige Verbraucher wie Abblendlicht und Zündung an, ohne den Motor zu starten, sackt es sofort auf 4 Lampen ab. Es lagen dann nur noch 11,5V an. Leider konnte der Bereich nicht optimiert werden, weil wir keine 140 Ohm zur Verfügung hatten. Wir hatten nur 200 Ohm. Aber bei der nächsten Bestellung haut das dann hin. Hier wäre dann die fertige Schaltung. Für wenige Cent zu realisieren. Die KMVA zeigt dann bei (Alle an) die 14V an, und bei ca. 10V also der gefährlichen Grenze zur Tiefentladung nur noch 2 LED's. unter 10V geht dann nur noch eine LED. Dann weiß man, dass man die Batterie nachhaltig beschädigt hat.
EDIT: Sorry die Zehnerdiode die da drinnen ist, ist eine 8,2V Diode. [Bearbeitet von DerAlltagsfahrer (23-08-2014 - 17:03)] |
|
trabiBulgaria
Beiträge: 13 |
q [Bearbeitet von trabiBulgaria (26-08-2014 - 13:36)] |
|
trabiBulgaria
Beiträge: 13 |
q [Bearbeitet von trabiBulgaria (26-08-2014 - 13:36)] |
|
trabiBulgaria
Beiträge: 13 |
q [Bearbeitet von trabiBulgaria (26-08-2014 - 13:37)] |
|
trabiBulgaria
Beiträge: 13 |
DerAlltagsfahrer, |
|
trabiBulgaria
Beiträge: 13 |
q [Bearbeitet von trabiBulgaria (26-08-2014 - 13:35)] |
|
trabiBulgaria
Beiträge: 13 |
q [Bearbeitet von trabiBulgaria (26-08-2014 - 13:37)] |
|
trabiBulgaria
Beiträge: 13 |
q [Bearbeitet von trabiBulgaria (26-08-2014 - 13:37)] |
|
trabiBulgaria
Beiträge: 13 |
q [Bearbeitet von trabiBulgaria (26-08-2014 - 13:36)] |
|
trabiBulgaria
Beiträge: 13 |
q [Bearbeitet von trabiBulgaria (26-08-2014 - 13:35)] |
|
trabiBulgaria
Beiträge: 13 |
q [Bearbeitet von trabiBulgaria (26-08-2014 - 13:36)] |
|
trabiBulgaria
Beiträge: 13 |
DerAlltagsfahrer, haben Sie die Schrift für diese DDR Drehzahlmesser? https://dl.dropboxusercontent.com/u/74596027/oborotomer/152_DSCN4572_1.jpg Detailkonstruktion https://dl.dropboxusercontent.com/u/74596027/oborotomer/IMG_3263.jpg Finale Version https://dl.dropboxusercontent.com/u/74596027/oborotomer/IMG_3362.jpg https://dl.dropboxusercontent.com/u/74596027/oborotomer/IMG_3385.jpg |
|
trabiBulgaria
Beiträge: 13 |
Entschuldigung technische Fehler. Bitte löschen Sie die Nachrichten, ohne dass dieser |
|
DerAlltagsfahrer
Beiträge: 604 |
Ich habe mir die Pläne gleich mal abgespeichert. Muss die Pläne mal in Ruhe ansehen. Aber ein Drehzahlmesser ist schon was feines. Aber einen Trabi fährt man ja eher nach Gehör. Die Schrift die in der DDR gerne verwendet worden ist, heißt "Super Grotesk" und stammt noch aus Vorkriegszeiten, als man Schriftarten noch auf Millimeterpapier gezeichnet hat. |
|
